Przez admin, 16 Grudzień, 2015

Prawidłowy dobór grzałki

Podstawowym kryterium doboru grzałki elektrycznej do grzejnika jest jej moc. Moc grzałki dopasowujemy do wydajności grzejnika dla parametrów 75/65/20°C, kierując się następującymi kryteriami:

  1. Dla większości grzałek z maksymalną nastawą temperatury ok. 60-65°C (np. MEG, MOA, REG, KTX, ONE) moc grzałki powinna być zbliżona do mocy grzejnika.
  2. W przypadku grzałek z elementem samoregulującym PTC (SKT, SOA) moc grzałki nigdy nie może przewyższać mocy grzejnika dla parametrów 75/65/20°C.

Na stronie z opisem każdego grzejnika można znaleźć tabelę ze specyfikacjami, która zawiera kolumnę (oznaczoną symbolem gniazdka elektrycznego Moc grzejnika elektrycznego albo grzałki) określającą moc grzejnika w wersji elektrycznej albo moc grzałki zalecaną dla grzejnika o danych rozmiarach. Grzałka o mocy dobranej zgodnie z powyższymi kryteriami będzie pracować bezpiecznie, w pełni funkcjonalnie i efektywnie. Przy doborze grzałki warto także rozważyć przydatność takich cech użytkowych, jak prostota obsługi, ilość nastaw lub przeznaczenie (suszenie czy ogrzewanie pomieszczenia).

Godne polecenia są grzałki, które posiadają funkcje upraszczające obsługę (np. automatyczne wyłączenie po zadanym czasie, przydatne do ekonomicznego suszenia ręczników lub ubrań). Jeśli potrzebna jest dodatkowa regulacja temperatury pomieszczenia, można wybrać grzałki współpracujące z osobnym, bezprzewodowym programatorem pokojowym.

Przez admin, 27 Styczeń, 2015

Grzałki elektryczne — na co zwrócić uwagę przed montażem

Symbol zakazu ZAKAZ!
Symbol ostrzeżenia OSTRZEŻENIE!
Symbol informacji INFORMACJA



Symbol zakazu

 Nie należy montować grzałki w instalacji c.o., w której temperatura wody może przekroczyć 82°C.
Znajdujący się w grzałce bezpiecznik termiczny chroni ją przed pracą na sucho i zagotowaniem wody. Przekroczenie temperatury 82°C spowoduje uszkodzenie bezpiecznika nawet kiedy grzałka jest odłączona od prądu.

Symbol zakazu

 Włączaj zamontowaną grzałkę tylko wtedy, gdy grzejnik jest napełniony.
Włączenie grzałki w suchym grzejniku (przed zalaniem instalacji c.o. wodą) w celu sprawdzenia poprawności działania spowoduje jej uszkodzenie.

Symbol zakazu

 Przed włączeniem grzałki — odkręć jeden z zaworów grzejnikowych w instalacji c.o.
Wzrost temperatury wody powoduje wzrost jej objętości. Aby nie dopuścić do nadmiernego wzrostu ciśnienia w grzejniku i uszkodzenia grzałki, należy pozostawić jeden z zaworów grzejnikowych otwarty w celu umożliwienia wypchnięcia nadwyżki wody (patrz: uwaga dotycząca poduszki powietrznej w grzejniku elektrycznym).

Symbol zakazu

 Zalewanie grzejnika zbyt gorącym czynnikiem grzewczym uszkodzi bezpiecznik termiczny w grzałce.

Symbol zakazu

 Nie zalewaj do pełna grzejnika elektrycznego — pozostaw poduszkę powietrzną.
Zalewając grzejnik elektryczny (nie przeznaczony do pracy w instalacji c.o.) uwzględnij zjawisko wzrostu objętości cieczy pod wpływem temperatury i pozostaw odpowiednią przestrzeń powietrzną w grzejniku (poduszkę powietrzną). Zbyt mała poduszka powietrzna lub jej brak spowoduje silny i nadmierny wzrost ciśnienia w grzejniku. Może to doprowadzić do uszkodzenia grzejnika i grzałki oraz zagrożenia dla zdrowia i mienia użytkownika.		 Poduszka powietrzna w grzejniku

Symbol zakazu

 Wkręcaj grzałki wyłącznie przy użyciu klucza płaskiego.
Montaż grzałek należy wykonywać z użyciem standardowego klucza płaskiego 22 lub 24 (patrz instrukcja). Użycie niewłaściwych narzędzi lub wkręcanie bezpośrednio za obudowę spowoduje mechaniczne uszkodzenie grzałki.		 Zakaz wkręcania grzałki za obudowePoprawne wkręcanie grzałki za pomocą klucza

Symbol zakazu

 Montaż i praca grzałki z elementem grzejnym skierowanym w dół są zabronione. Zakaz montowania grzałki u góry

Symbol ostrzeżenia

 Włączenie grzałki poza napełnionym grzejnikiem grozi jej uszkodzeniem.
Testuj grzałkę tylko i wyłącznie kiedy jest zanurzona w cieczy. Dopuszczalne jest włączenie zimnej grzałki, nieumieszczonej w napełnionym grzejniku, maksymalnie na 5 sekund. Należy zapewnić, aby grzałka zawsze pracowała z całkowicie zanurzonym elementem grzejnym.

Symbol ostrzeżenia

 Grzejnik elektryczny.
Rozkład i wartość temperatury na grzejniku zależy od wielu czynników. Zasadniczą jest zależność konstrukcji grzejnika oraz pozycja montażu grzałki. Grzałka powinna być zawsze wkręcona w dolnej części grzejnika. Grzałka jest elementem wystającym poza obrys bryły grzejnika. Z tego względu należy pamiętać o właściwym umiejscowieniu grzejnika tak, aby zminimalizować ryzyko uszkodzenia mechanicznego obudowy grzałki (nie wolno stawać na grzałce ani wieszać na niej przedmiotów).

Symbol informacji

 Stosuj właściwe czynniki grzewcze.
Niewłaściwe czynniki grzewcze mogą spowodować odkładanie osadu na elemencie grzejnym, co doprowadzi do jego uszkodzenia lub zmniejszenia wydajności. Informacja o zalecanych czynnikach grzewczych dostępna jest na stronach producenta.

Symbol informacji

W przypadku montażu grzałki w grzejniku c.o., sprawdź, czy przestrzeń między prętami elementu grzejnego (w tzw. U-rurce) jest zachowana i wynosi co najmniej 1-2 mm (Rys.1).

Rurki tworzące element grzejny nie powinny do siebie przylegać. Brak zachowania odstępu może być powodem głośnej pracy grzałki (charakterystyczne syczenie - efekt ten występuje jedynie w przypadku grzejników zasilanych z układu cetralnego ogrzewania).

Niezależnie od typu grzejnika w jakim instalujesz grzałkę, sprawdź, czy rurka z czujnikiem temperatury jest odsunięta od elementu grzejnego.
Rurka czujnika powinna być odsunięta od elementu grzejnego o minimum
3 mm (Rys.2), aby zapewnić prawidłowy pomiar i regulację temperatury cieczy.

Element grzejny w grzałce elektrycznej

 Rys. 1       Rys. 2

Symbol informacji

 Jako Użytkownik — zawsze czytaj instrukcję obsługi!
Znajdująca się w opakowaniu instrukcja obsługi zawiera informacje istotne dla bezpiecznego i długotrwałego użytkowania produktu. Zapoznaj się z nimi, bo reklamacje z tytułu nieznajomości zasady działania grzałki i sposobu jej obsługi mogą nie być uwzględnione.

Przez admin, 26 Styczeń, 2015

Czynniki grzewcze w grzejnikach elektrycznych

Do prawidłowego funkcjonowania grzejniki elektryczne potrzebują wypełnienia właściwym czynnikiem grzewczym (nośnikiem ciepła). Czynnikiem tym może być woda lub olej.

Jakie warunki powinien spełniać czynnik grzewczy, aby zapewnić prawidłowe funkcjonowanie grzejnika elektrycznego?

  1. Nie powinien zawierać substancji powodujących korozję. Chodzi o trwałość grzejnika i elementu grzejnego.
  2. Czynnik powinien być odporny na wysoką temperaturę. Powierzchnia elementu grzejnego, gdzie czynnik osiąga najwyższe temperatury pracy jest miejscem, w którym może dojść do jego rozkładu poprzez wydzielanie gazów lub substancji stałych. Wydzielanie gazów może podnieść ciśnienie wewnątrz grzejnika ponad punkt krytyczny co w efekcie przyczyni się do uszkodzenia grzejnika. Substancje stałe z kolei najczęściej odkładają się na elemencie grzejnym, a tym samym pogarszają oddawanie ciepła do czynnika. W efekcie takich zjawisk grzejnik od początku działa niewłaściwie (zbyt powolne osiąganie zadanych temperatur lub niedogrzewanie). Im dłużej taka sytuacja ma miejsce tym większe zagrożenie całkowitym uszkodzeniem elementu grzejnego.
  3. Czynnik powinien mieć niską lepkość kinematyczną. Lepkość kinematyczna – to własność fizyczna, która ma fundamentalny wpływ na cyrkulację czynnika wewnątrz grzejnika. Im lepkość będzie niższa, tym czynnik będzie szybciej krążył w grzejniku zapewniając równomierny rozkład temperatury w grzejniku.
  4. Czynnik powinien mieć odpowiednie ciepło właściwe (pojemność cieplną). Pojemność cieplna czynnika ma wpływ na równomierny rozkład temperatury w grzejniku. Czynnik przepływając w okolicy elementu grzejnego zawsze nagrzewa się. Gdy tylko opuści tą strefę zaczyna oddawać ciepło. Czynnik o małej pojemności cieplnej szybko wytraca temperaturę i przez resztę drogi jest chłodny. Ogrzewa się znowu w strefie elementu grzejnego. Takie zachowanie czynnika możemy obserwować w dużych grzejnikach.
  5. Czynnik powinien być odporny na zamarznięcie (zestalenie) przy najniższej przewidywanej temperaturze otoczenia grzejnika.
    Czynniki, które nie zwiększają swojej objętości w trakcie zamarzania (nie zawierają wody) mogą podczas magazynowania i transportu zestalić się. Zawsze jednak przed włączeniem grzejnika (grzałki) trzeba sprawdzić czy czynnik już rozmarzł.
    Nie można dopuszczać do zamarzania czynników, które zwiększają swoją objętość (zawierają wodę lub inne czynniki z wodą) ponieważ spowoduje to uszkodzenie grzejnika oraz kapilary elementu grzejnego.

Czynniki

Woda

Woda jest najlepszym czynnikiem grzewczym ze względu na swoje właściwości, ale… może być używana tylko w przypadku gdy nie ma ryzyka spadku temperatury poniżej „0+”:

  1. ma bardzo niską lepkość,
  2. ma dużą pojemność cieplną (ciepło właściwe),
  3. jest powszechnie dostępna,
  4. jest tania,
  5. jest nieszkodliwa dla środowiska.

Oleje

Oleje wykorzystywane do pracy jako nośniki ciepła powinny spełniać określone wymogi: optymalna lepkość do 5 mm2/s w temp. 40°C, dopuszczalna jest też lepkość nie przekraczająca 9 mm2/s w temp. 40°C. Temperatura zestalenia nie powinna być wyższa niż minimalna temperatura, która może wystąpić w miejscu użytkowania grzejnika.

Poniżej zestawienie przykładowych olei :

Producent Nazwa Lepkość [mm2/s] w temp. 40°C Temperatura zestalenia [°C]
Dobra lepkość
FUCHS Renolin Heatingfive  4,0-5,0 -30
Total Hydrosel G3H 4,1 -19
Mobil Mobiltherm 594 4,9 -57
Shell Flavex 909 4,5 -3
Shell Flavex 709 3,9 -9
Zadowalająca lepkość
Shell Thermia A 8,5 -60
BP Transcal LT 8,2 -39
Przez admin, 26 Styczeń, 2015

Oryginał czy podróbka?



Zjawisko podróbek jest stare jak świat. Nierzadko cechują się niższą ceną, są - zdawać by się mogło - nawet dobrej jakości lecz często stanowią zagrożenie dla zdrowia i bezpieczeństwa. Warto wybierać produkty ze sprawdzonego źródła, aby uniknąć kłopotów z użytkowaniem tych produktów.

Dlatego w związku z pojawieniem się na rynku podróbek grzałek MEG firmy Terma i mając na uwadze Państwa bezpieczeństwo w procesie użytkowania wymienionego produktu, prosimy o zwrócenie uwagi na kilka aspektów odróżniających oryginał od podróbki.

PODRÓBKA! ORYGINAŁ

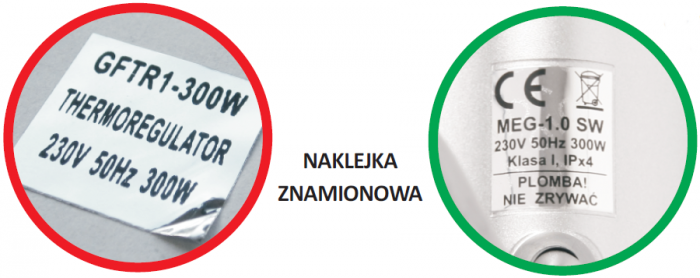

Naklejka znamionowa
Naklejka grzałki chińskiej nie posiada wymaganych przez Unię Europejską oznaczeń:
  • nazwa producenta lub importera,
  • klasa IP,
  • znak CE,
  • znak „przekreślonego śmietnika”.
 Grzałka Terma zawsze posiada następujące oznakowanie:
  • nazwę producenta lub importera,
  • nazwę produktu, np.: MEG,
  • kod IP (stopień ochrony obudowy przed wilgocią, np. IPx4),
  • znak CE (oznacza, że produkt spełnia wymagania dyrektyw UE)
  • znak „przekreślonego śmietnika”.

Instrukcja obsługi
Brak instrukcji obsługi. Jesteśmy dumni nie tylko z dostarczania Państwu wyjątkowych produktów, lecz także z tworzenia łatwych do zrozumienia instrukcji obsługi, które wyjaśniają jak użytkować i dbać właściwie o urządzenia. Nasze produkty zawsze posiadają instrukcje obsługi i zawierają logotyp Terma.

Uszczelnienie głowicy
Do uszczelnienia głowicy w grzałce chińskiej wykorzystany jest zwykły oring. Skutkuje to tym, że instalator będzie potrzebował dodatkowego teflonu lub innych materiałów uszczelniających, aby prawidłowo zamontować grzałkę w grzejniku. Poza tym nie ma możliwości pozycjonowania grzałki, bo osadza się ją na sztywno. Grzałka MEG zamiast oringu ma specjalną uszczelkę, która pozwala na pozycjonowanie frontu obudowy względem grzejnika, dzięki temu zyskujemy szerszy kąt do regulacji i lepsze uszczelnienie. Mała rzecz, a jakże ważna w codziennej pracy instalatora.

Mocowanie kabla zasilającego
Chińska podróbka ma inny kształt gniazda przepustu kabla oraz odciążki, a sama jakość wykonania kabla, który wychodzi z obudowy budzi poważne zastrzeżenia co do bezpieczeństwa użytkowania tego urządzenia. Takie wykończenie grozi w pierwszej kolejności uszkodzeniem grzałki, a w drugiej porażeniem prądem. Rozwiązanie Terma jest sprawdzone i bezpieczne, a oferowana jakość wynika z wysokiej klasy materiałów i komponentów stosowanych w naszych produktach oraz z ciągłego procesu badań i polepszania jakości.

Zabezpieczenia przed sytuacją awaryjną
Chińska grzałka nadal się rozgrzewa przy uszkodzonym czujniku temperatury, co może doprowadzić do niebezpiecznych następstw (np. uszkodzenia mienia lub pożaru).

Grzałki Terma mają wprowadzonych wiele rozwiązań zapewniających wyższy poziom bezpieczeństwa użytkowania - w tym odłączenie grzałki od zasilania przy awarii czujnika temperatury.





Niekontrolowany wzrost temperatury Niekontrolowany wzrost temperatury przy uszkodzonym czujniku temperatury w chińskiej grzałce.



Wybór tańszej podróbki chińskiej wcale nie oznacza większych korzyści z produktu.



Należy uwzględnić następujące czynniki:
  • możliwy wysoki poziom reklamacji spowodowany losową, mało powtarzalną jakością produktu z Chin. Stoją za tym nie tylko dodatkowe koszty, ale rozwiązywanie problemu reklamacji. Chińska produkcja, co wielu z Państwa potwierdzi, nastawiona jest na produkcję na najniższym szczeblu, a reklamacje zostają przygotowane dopiero w momencie zgłoszenia problemu na podstawie wybrakowanego produktu.
  • brak zgodności z dyrektywami UE (mowa o dyrektywie bezpieczeństwa urządzeń elektrycznych jak i dyrektywy kompatybilności EMC) wprowadza dla importerów i nabywców ryzyko dodatkowych kosztów związanych z wdrożeniem, wymianą lub wycofaniem tego produktu z rynku.
  • wykorzystanie przez chińskich producentów autorskich, opatentowanych rozwiązań konstruktorskich Termy do prezentowanego modelu nakłada na nas obowiązek walki z działaniem na szkodę odbiorców, co wiąże się z konsekwencjami dla wszystkich, którzy uczestniczą w tym procesie.



Prezentowany powyżej materiał przedstawia zaledwie wybrane różnice między oryginałem a podróbką. Porównanie powstało z myślą o wymagającym konsumencie, który ma prawo do informacji, aby w pełni świadomie wybierać produkty spełniające jego oczekiwania.
Przez admin, 30 Grudzień, 2014

Wzornik kolorów

Aktualny elektroniczny wzornik kolorów znajduje się do pobrania TUTAJ.

Zachęcamy do odwiedzenia naszych Partnerów Handlowych i wyboru koloru według rzeczywistego wzornika kolorów opracowanego w formie blaszek.

Wzornik elektroniczny jest materiałem poglądowym, mającym na celu przybliżenie oferty kolorystycznej. Dokładamy starań, aby kolory i struktury prezentowane we wzorniku elektronicznym wiernie odwzorowały rzeczywiste powłoki, ale należy mieć na uwadze, że poszczególne odcienie mogą prezentować się różnie w zależności od karty graficznej oraz ustawień monitora.

Przez admin, 23 Styczeń, 2014

Grzałki elektryczne – poradnik klienta

Grzałka elektryczna z oferty Terma to urządzenie grzewcze przeznaczone do instalowania w grzejnikach w celu ogrzewania pomieszczeń oraz suszenia ręczników i ubrań. Montujemy ją w grzejnikach wodno-elektrycznych, czyli tych podłączonych do instalacji oraz grzejnikach elektrycznych zalanych czynnikiem grzewczym.Każda grzałka składa się z dwóch części: ta którą widzimy na zewnątrz pozwala nam na sterowanie temperaturą lub mocą grzejnika (w zależności od rodzaju grzałki), część druga, niewidoczna to element grzejny wchodzący w kolektor grzejnika.

Przez admin, 23 Styczeń, 2014

Jak zaprojektowac grzejnik?

Program umożliwia zaprojektowanie dowolnego grzejnika w technologii rurkowej. Aby wykonać projekt należy przede wszystkim określić kolektory, rurki i podłączenie produktu. W tym celu pomóc może krótki film instruktażowy „Jak zaprojektować grzejnik” dostępny na wspomnianej stronie z aplikacją. Program pozwala także na dobór odpowiedniej kolorystyki projektowanego modelu. Oferujemy grzejniki w ponad 260 kolorach z palety RAL oraz specjalnych z wzornika kolorów Terma Technologie.

Dodatkowo każdy projekt, wykonany przy pomocy wskazanej aplikacji, może wziąć udział w konkursie. Do końca listopada 2011 na wszystkie zgłoszone projekty można głosować na profilu Facebook Terma Technologie. Wystarczy kliknąć „lubię to", aby oddać głos na dany projekt. Wygrają osoby, które zdobędą największą liczbę głosów internautów. Czekają atrakcyjne nagrody - 1000 zł, 500 zł, polar i koszulki polo Terma Technologie oraz pendrive z katalogiem interaktywnym i bibliotekami CAD Terma Technologie.

Więcej na http://zaprojektuj.termaonline.com.

Zapraszamy do korzystania z aplikacji i udziału w konkursie!

Przez admin, 23 Styczeń, 2014

Czym różnią się od siebie wtyczki w różnych krajach?

Ze względu na to, że produkty Termy są sprzedawane poza granicami Polski, niektóre z grzałek muszą mieć inną wtyczkę kabla zasilającego. Z czego wynikają różnice między wtyczkami?

Elektryczność została wprowadzana do domów z końcem dziewiętnastego wieku. W tamtych czasach używana była ona jedynie do zasilania domowego oświetlenia. Przewody były prowadzone w ścianach na których znajdowały się jedynie włączniki. Na początku dwudziestego wieku zaczęto produkować urządenia elektryczne ułatwiające domową pracę. Z tego powodu zaistniała konieczność stworzenia możliwości przyłączenia tych urządzeń do instalacji elektrycznej. Ze względu na to, że producenci zwykle sprzedawali swoje produkty w obrębie swoich państw, nikt nie przejmował się stworzeniem standardu podłączenia zasilającego. Ówczesne urządzenia były również masywne i nie istaniała konieczność przystosowywania instlalacji dla przyjezdnych z zagranicy gości, gdyż nikt nie podróżował z urządzeniami elektrycznymi. Wraz z upływem lat urządzenia elektryczne stawały się coraz bardziej mobilne i rynek tych urządzeń z lokalnego, zamienił się w rynek międzynarodowy. Jednak ówczesne międzynarodowe konflikty i brak porozumienia nie pomagały w stworzeniu wspólnego standardu. Dopiero w latach pięćdziesiątych zaczęto dyskutować nt. tej sprawy. Jednak było już zbyt późno - tysiące kilometrów instalacji z różnym rodzajem gniazdek zostało już wykonanych i nikt nie chciał ponosić kosztów przebudowy, celem satysfakcji międzynarowych standarów.

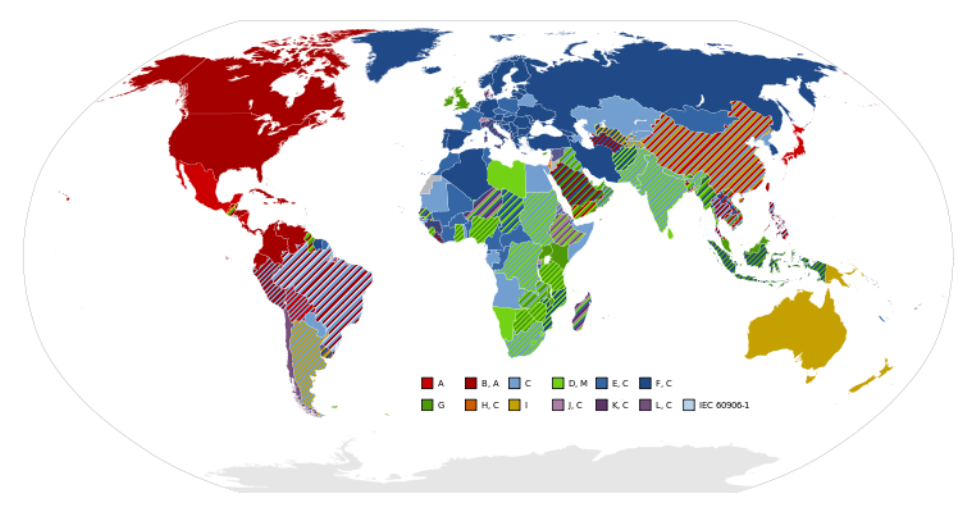

Obecnie na świecie jest 14 typów wtyczek. Oznaczane są one kolejnymi literami alfabetu (od A do N). W tym artykule przedstawimy jedynie te, które dotyczą aktualnych i potencjalnych rynków Termy.


Wtyczka typu E​, typu F i CEE7/7

Wtyczka typu E (na lewym rysunku) to używana powszechnie w Polsce wtyczka dla urządzeń w I klasie izolacji. Posiada dwa bolce (o rozstawie 19 mm) i otwór na bolec uziemiający. Standard ten obowiązuje w kilku europejskich krajach, m.in. w Polsce, Francji, Czechach, Słowacji, Belgii.



Wtyczka typu F (na prawym rysunku) zwana jest również wtyczką Schuko. Jest ona używana dla urządzeń w I klasie izolacji. Podobnie jak wtyczka typu E, posiada ona dwa bolce odległe od siebie o 19mm. W tej wtyczce połączenie z uziemieniem jest realizowane poprzez dwie blaszki, znajdujące się na szczycie i na dole wtyczki. Ten standard jest powszechniejszy w Europie. Stososowany jest m.in. w Niemczech, Skandynawii, Hiszpanii, Portugalii, Europie Południowej, Turcjii, Ukrainie, krajach nadbałtyckich, Rosji.



Wtyczka CEE7/7 (na dolnym rysunku) jest wtyczką łączącą standardy wtyczki typu E i wtyczki typu F. Posiada ona dwa bolce o rozstawie 19mm i realizację uziemnienia z wtyczek typu E i typu F. Ze względu na swoją uniwersalność znakomita większość producentów produkująca swoje produkty na rynek europejski, wyposaża swoje produkty właśnię w tę wtyczkę.



Należy pamiętać, że te wtyczki można jedynie podłączać do gniazdek zapewniających uziemienie! Fakt, że wtyczka pasuje do innego gniazdka, nie zapewnia bezpieczeństwa pracy!






​Wtyczka typu J i typu K

​ Wtyczka typu J (na lewym rysunku) jest wtyczką dla urządzeń w I klasie izolacji. Posiada dwa bolce o rozstawie 19mm. Jednak w przypadku tej wtyczki połączenie z przewodem uziemiającym, jest realizowane poprzez dodatkowy bolec usytuowany powyżej dwóch pozostałych. Wtyczka ta jest używana w Szwajcarii, stąd wtyczka typu J nazywana jest często wtyczką szwajcarską.



Bardzo podobna jest do niej wtyczka typu K (na prawym rysunku). Jest ona przeznaczona dla urządzeń w I klasie izolacji. Posiada dwa bolce o rozstawie 19mm oraz bolec do połączenia z uziemieniem. Jednak w przypadku tej wtyczki bolec uzieiemiający znajduje się w linii z bolcami zasilającymi. Wtyczka ta stosowana jest we Włoszech.


Wtyczka typu C

Wtyczka typu C (nazywana często Europlug) jest stosowaną w niemal całej Europie wtyczką dla urządzeń w II klasie izolacji. Podobnie jak wtyczki typu E, F, J i K, wtyczka typu C posiada dwa bolce rozstawione o 19mm. Wtyczka nie posiada żadnej metody podłączenia do przewodu uziemiającego. Ze względu na brak konieczności podłączenia do uziemienia, wtyczkę tę można podłączać do gniazdek na wtyczki typu E, F, J i K - a więc do niemal wszystkich europejskich gniazdek. Wtyczka ta występuje w dwóch wariantach, jak przedstawiono na rysunkach obok.




​Wtyczka typu G

​ Wtyczka typu G jest wtyczką dla urządzeń w I klasie izolacji. Posiada ona 3 prostokątne ostrza ułożone w trójkąt (wszystkie blaszki są tak samo od siebie odległe). Wtyczka tego typu zawiera wbudowany bezpiecznik (jego wartość dobiera się w zależności od przeznaczenia urządzenia). Wtyczek tego typu używa się w Wielkiej Brytanii i Irlandii, stąd wtyczka typu G jest nazywana wtyczką brytyjską lub angielską.


Wtyczka typu A i ​typu B

Wtyczka typu A (na lewym rysunku) jest wtyczką ​dla urządzeń w II klasie izolacji. Wtyczka posiada dwie płaskie blaszki. Blaszki na końcach posiadają niewielkie otwory. Służą one do lepszego mocowania wtyczki w gniazdko (w gniazdku znajdują się wypuklenia, które wchodzą w otwory).



Wtyczka typu B (na prawym rysunku) jest wtyczką dla urządzeń w I klasie izolacji. Posiada ona dwie blaszki (jak wtyczka typu A) i dodatkowy bolec służący do podłączenia do uziemienia.



Wtyczki typu A i typu B są używane w Ameryce Północnej i Japonii. Wtyczki amerykańskie różnią się jednak nieco od japońskich. We wtyczkach japońskich obie blaszki są identyczne, natomiast w przypadku wtyczki amerykańskiej jedna blaska jest nieco szersza od drugiej.



Powyższa lista pokrywa wszystkie rodzaje wtyczek używanych z produktami Termy. Znajomość ich cech, podobieństw i różnic między nimi z pewnością pozwoli rozwiać wątpliwości nawet najbardziej dociekliwych Partnerów, jak również przyda się w podróżowaniu. Poniżej dołączono mapę świata z podziałem na stosowane w danych krajach typy wtyczek.
